اریفیس

از جمله فلومترهایی که بر مبنای اختلاف فشار کار می کنند می توان به اریفیس پلیت یا صفحه روزنه دار اشاره کرد.

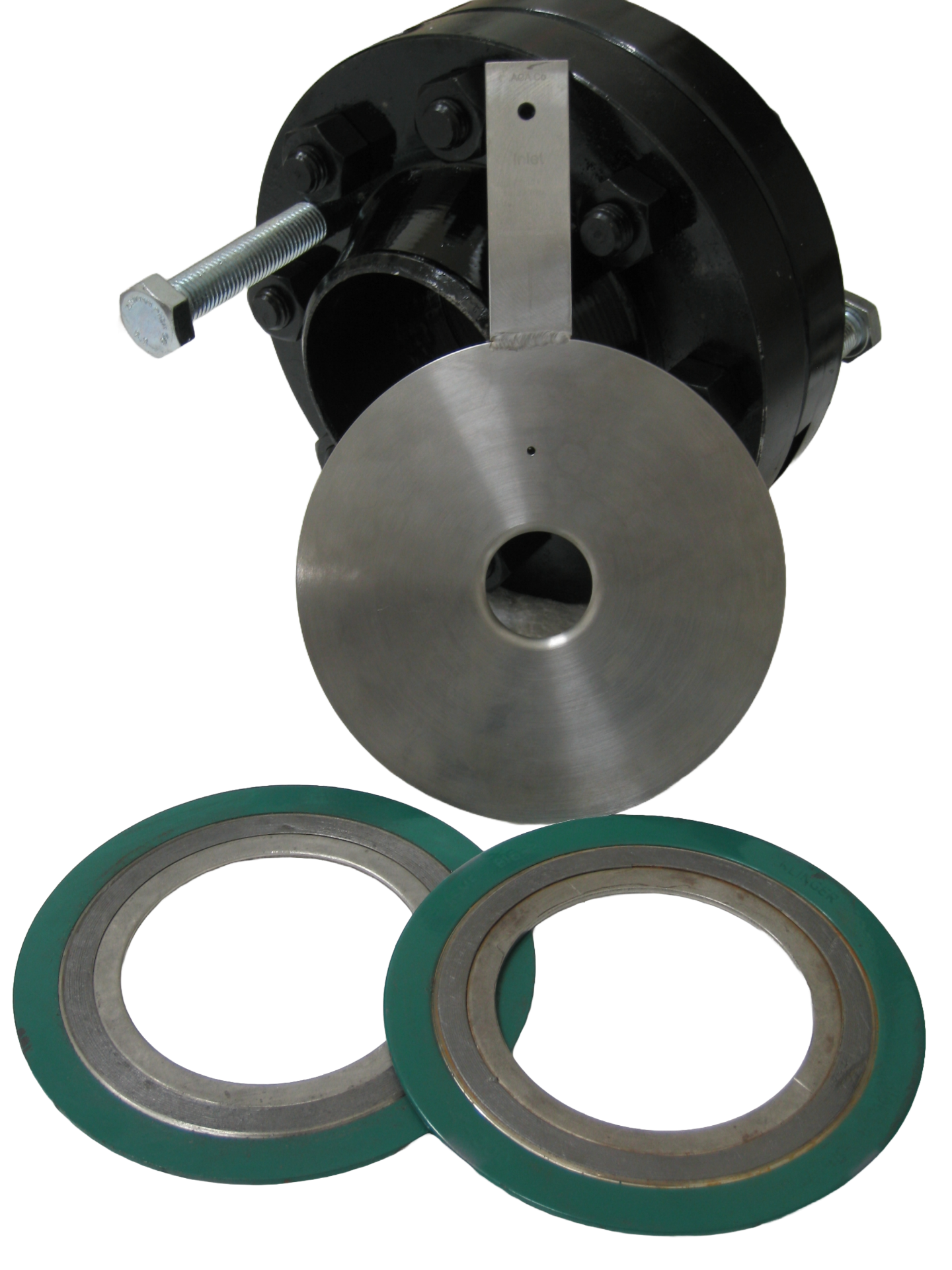

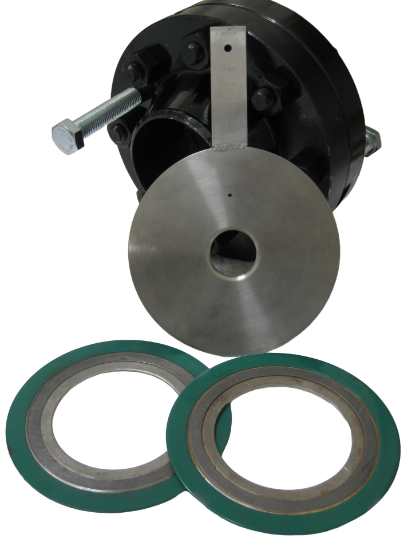

صفحه روزنه دار یک دیسک صاف با سوراخ دایره ای و لبه تیز برای عبور جریان سیال است. با عبور سیال از این روزنه (Orifice) و ایجاد اختلاف فشار در دو سمت صفحه می توان دبی را محاسبه کرد.
مهمترین پارامتر در انتخاب این صفحه نسبت قطر روزنه به قطر خط (β) است که معمولا بین 0.8-0.2 است.

اریفیس جزء قدیمی‌ترین روش‌های اندازه‌گیری دبی است. در این روش، جریان سیال از مجرایی که از سطح مقطع جریان اصلی کوچک‌تر است، عبور داده می‌شود. اختلاف فشار ایجاد شده، توسط یک وسیله اندازه‌گیری اختلاف فشار، اندازه‌گیری شده و دبی سیال با استفاده از روابط حاکم به‌دست می‌آید.

از سازندگان مطرح این نوع ابزار دقیق می توان به شرکت های E&H، Dwyer ، Siemens، ABB و Rosemount اشاره کرد.

از دبی سنج های روزنه ای، اصولا برای اندازه گیری دبی بخار و سیالات گازی استفاده می شود. این روش اندازه گیری نسبتا دقیق است و بدلیل ایجاد مانع در مسیر جریان سیال، افت فشار نسبتا زیادی ایجاد می کند. این نوع دبی سنج ها برای اغلب سیالات متلاطم و تمیز، مناسب هستند و درجه حرارت بالا روی آنها تاثیر گذار نیست همچنین استفاده از این روش برای لوله هایی با سایز بالا نسبتا ارزان است.

شرکت ابزار کنترل ارشیا قادر به طراحی و ساخت انواع اریفیس پلیت های زیر با استفاده از نرم افزارهای معتبر است:

General Orifice Plates-

Restriction Orifice Plates-

Multi stage Orifice Plates-
