دیتالاگر data logger وسیله ای کوچک برای ذخیره کردن داده های تولید شده توسط حسگر های تعبیه شده در داخل یا خارج دستگاه می باشد. دیتالاگر ها بر پایه یک پردازنده دیجیتال ساخته می شوند.
معمولا دیتالاگر ها سایز کوچکی دارند و قابل حمل هستند و توسط باتری تغذیه می شوند و مجهز به یک ریزپردازنده و نیز دارای حافظه داخلی جهت ذخیره سازی داده و انواع حسگر می باشند.
برخی از دیتالاگر ها به رایانه وصل می شوند و می توان به کمک نرم افزاری آنها را فعال کرده و داده های ذخیره شده را تجزیه و تحلیل کرد، برخی دیگر از دیتالاگر ها دارای صفحه نمایش و صفحه کلید هستند که بدون نیاز به رایانه می توان از آنها بعنوان دستگاهی مستقل استفاده کرد.
دیتالاگر یونیورسال ABM اپن سورس هستند و بر اساس نیاز مشتری برنامه ریزی و استفاده می شوند.
این دیتالاگر ها قادرند به محض نصب و فعالسازی 24ساعته اطلاعات مربوطه را ذخیزه کنند بدین ترتیب تصویری واضح و دقیق از شرایط محیطی مانند دما و رطوبت هوا بدست می آید .
مثالی ساده از محل هایی که این دیتالاگر ها نصب می شوند مرغداری ها و گلخانه ها می باشند. با نصب این تجهیز در این محل ها امکان جمع آوری اطلاعات از رطوبت و دمای محیط وجود دارد که بر اساس این اطلاعات اقدامات لازم انجام می گیرد.

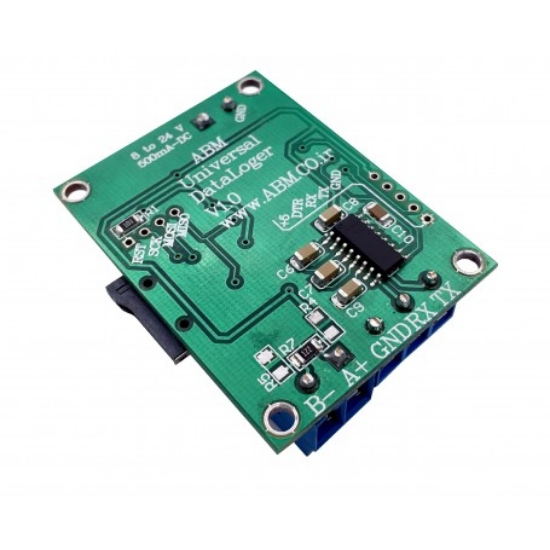

مشخصات دیتالاگر های یونیورسال ABM
ولتاژ ورودی از 5 الی 24 ولت
ذخیره سازی داده روی MicroSD تا ظرفیت 64GB FAT16/32
رابط فرمان ساده
نرخ داده قابل تنظیم تا 115200bps
پشتیبانی از Usart TTL RS485 RS232
مصرف جریان 2mA زمان آماده به کار و 6mA در حالت کار
نحوه استفاده
1- لحیم کاری جامپر مد نظر جهت استفاده از RS485 یا RS232 جهت استفاده از واسط TTL نیاز به انجام لحیم کاری جامپر نیست.
2- وارد کردن SDCard در خشاب روی ماژول .
3 - اتصال دستگاه یه منبع تغذیه (24 الی 8) ولت نکته جهت بهره برداری در ولتاژ 5 ولت از پایه 5+ پورت سریال استفاده کنید.
4- وصل کردن خروجی سریال دست گاه مد نظر به دستگاه سرعت پیشفرض 9600 است جهت تنظیم در سرعت های دیگر فایل Config.txt را طبق راهنمای الف
ویرایش کنید.
5- داده های ارسالی در فایل های با پسوند txt. ذخیره می شوند.
