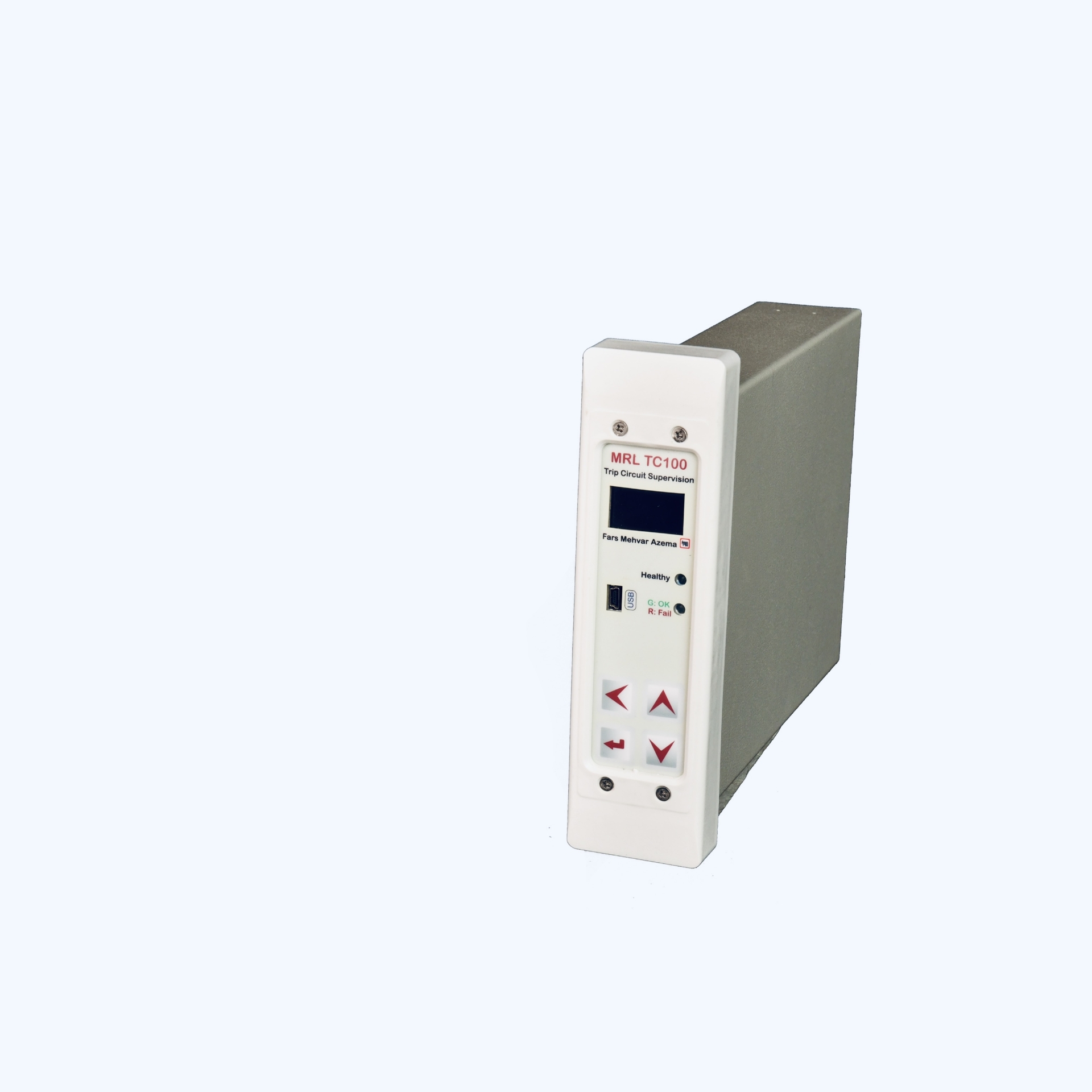

رله حفاظتی نظارت بر مدار تریپ MRL TC100

از جمله کاربردهای این محصول می­توان به استفاده در شبکه انتقال و فوق توزیع به منظور نظارت بر مدار قطع و حفاظت از تجهیزات پست­های مربوطه، اشاره کرد.

نحوه عملکرد این محصول در شکل زیر نمایش داده شده است. همانطور که مشاهده می­شود رله TCS برای نظارت بر مدار تریپ از دو ورودی استفاده می­کند که یک ورودی به کانتکت­ رله تریپ (Trip Relay) و ورودی دیگر با کانتکت­ کمکی بریکر (Breaker) موازی شده است. در هنگام وقوع خطا، کانتکت­ رله تریپ بسته می­شود و فرمان قطع به بریکر صادر می­گردد. در صورتی که فرآیند قطع به درستی انجام گردد، کانتکت کمکی 52b بریکر بسته و کانتکت کمکی 52a باز می­شود. تغییرات ایجاد شده در کانتکت­های رله­های تریپ و بریکر توسط ورودی­های رله TCS حس می­شود و با توجه به منطقی که در پردازشگر آن نوشته شده است، می­تواند وضعیت بریکر را نظارت و گزارش دهد. همچنین این رله قابلیت صدور آلارم به کاربر بهنگام وقوع خطا در مدار تریپ به کاربر را دارد.
