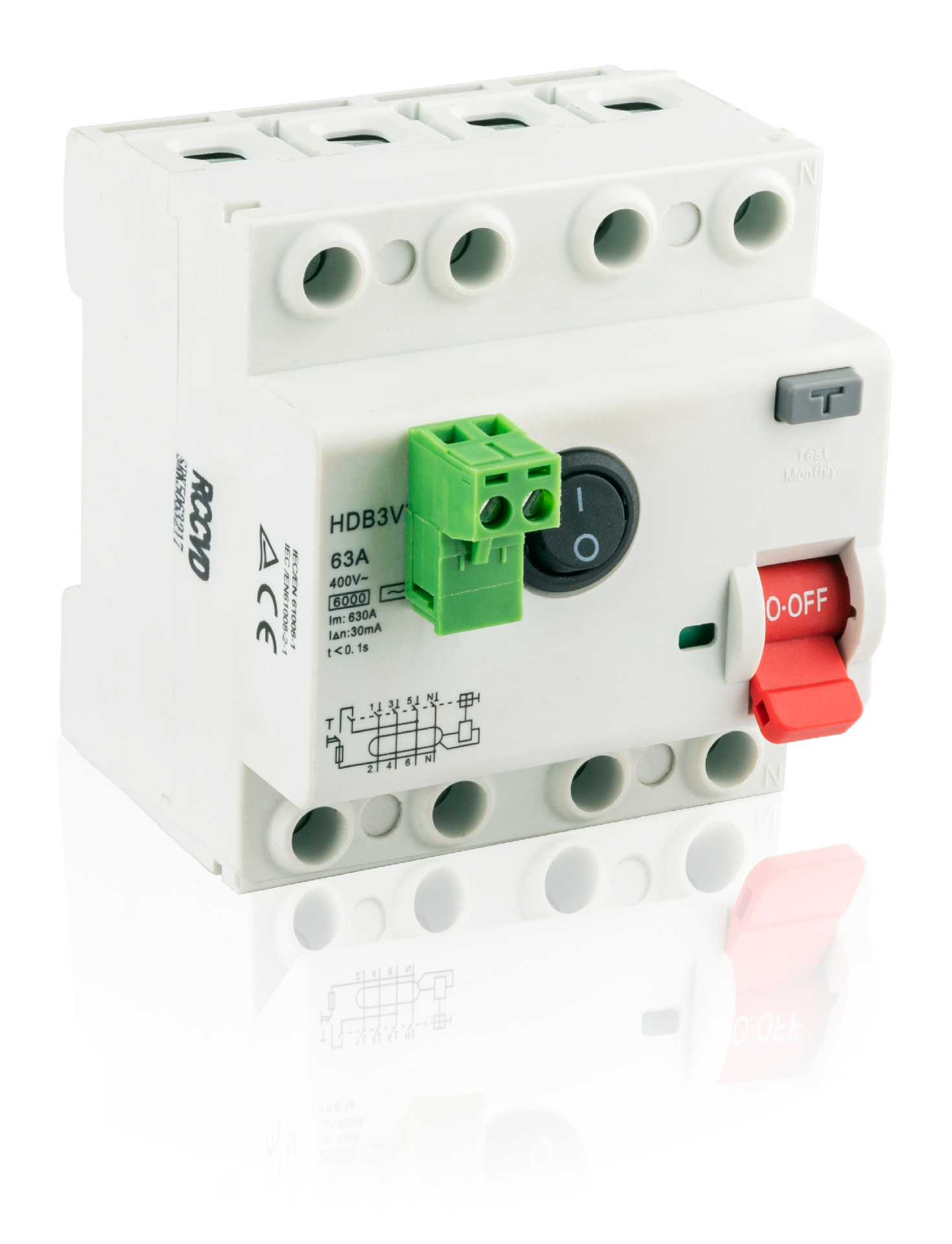

رله و کلید حفاظت از برق گرفتگی RCCVD ، سه فاز 63 و 100 آمپر

رله و کلید حفاظت از ولتاژ تماس و جریان نشتی (RCCVD)، نسل جدیدی از تجهیزات حفاظتی مستقل است که می تواند در سطح LV از خطاهای مبتنی بر زمین (67N & 59N) جلوگیری نماید. جریان عملکرد دستگاه به صورت ثابت از 30 میلی آمپر (نشتی جریان) تا چند آمپر (جریان خطای زمین) می تواند باشد. در مدل صنعتی، جریان عملکرد در کلید/رله تا حداقل یک رنج بالاتر قابل انتخاب و امکان هماهنگی حفاظتی میان فیدرهای بالادست و پایین دست وجود دارد. تجهیز RCCVD، در قالب عملکرد به عنوان کلید، برای جریانهای نامی 3 فاز تا 100 آمپر قابل عرضه است و در مد عملکرد رله، میتواند به واسطه مدار مربوط به ترانس جریان خارجی CT، جریانهای بالاتری را تحت پوشش خود قرار دهد و فرمان خود را به رله های جانبی انتقال دهد. - در مواردی که جریان نشتی بار مورد نظر (در شرایط نرمال)، بیشتر و یا نزدیک به مقدار 30 میلی آمپر باشد، رنج بالاتری از حد آستانه جریان نشتی برای دستگاه انتخاب می شود- بدون آنکه عملکرد حفاظت از برق گرفتگی از بدنه، مخدوش شود. این ویژگی باعث شده است، در شرایطی که احتمال برق گرفتگی غیر مستقیم از طریق آمپدانس بدنه برقدار، باعث عبور جریان نشتی کمتر از مقدار آستانه عملکرد دستگاه باشد، در صورت برقدار شدن موثر بدنه (به صورت پیش تنظیم 33ولت)، دستگاه این مشکل را تشخیص دهد و فرمان قطع را صادر می کند.در واقع، کلید و رله حفاظت از برق RCCVD، مبتنی بر دو مولفه خطا، جریان نشتی و ولتاژ تماس بدنه، عمل می کند، و حتی اگر مسیری برای عبور جریان حداقلی موثر به زمین وجود نداشته باشد، ولی احتمال برق گرفتگی از طریق تماس با بدنه همچنان بالقوه باشد، دستگاه عمل می کند (برای عملکرد، الزامی برای وجود اتصال میان بخش برقدار و زمین نیست). - تکنولوژی RCCVD به گونه ای است که می تواند بار مصرفی را در سیستمهای توزیع، از خطای نول برقدار حفاظت نماید. همچنین، در محیط های صنعتی، به خصوص خطوط تولید، از قطعی های ناخواسته مبتنی بر خطای غیر واقعی جریان نشتی، به طور قابل توجه ای جلوگیری می کند و عملکرد حفاظتی و نظارتی خود را با قابلیت اطمینان بالایی حفظ نماید.
