این سابرک بر روی تابلوها و یا فریم های سوینگ قابلیت نصب دارد . در صورت استفاده از این سابرک برای استقرار ماژول های پردازنده ، ارتباط io subrack ها با سابرک اصلی (Communication Subrack) از طریق پورت های جلویی (پورت A و پورت B) ماژول های پروسسور برقرار خواهد گردید .

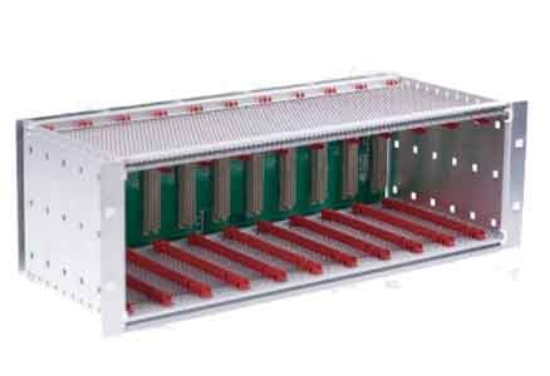

این محصول یک سابرک 19 اینچ با ارتفاع 3 unit بوده که برای استاندارد Eurocard طراحی شده است.
مشخصات فنی این محصول :
(DIN41494) دارای 11 اسلات برای نصب ماژول ها بوده و چیدمان کارت های بر روی اسلات ها به شرح زیر است :
• اسلات های 1 و 2 : برای ماژول های Power Supply که هر کدام 2 UNIT عرض دارند .
• 8 اسلات بعدی : برای ماژول های ارتباطی و پروسسورها که هر کدام 2 UNIT عرض دارند .
• اسلات آخر : با عرض 1 UNIT که برای ماژول های سنکرون زمانی ، Bus Connection Unit ها و یا ماژول های سوییچ شبکه مورد استفاده قرار می گیرد .
جهت ارتباط فیزیکی ماژول ها به سابرک از کانکتورهای تیپ F(DIN41612) استفاده شده که بطور مستقیم بر روی برد Backplane لحیم کاری شده اند و تمامی ارتباطات ماژول ها با یکدیگر از طریق همین پایه ها برقرار می گردد .
