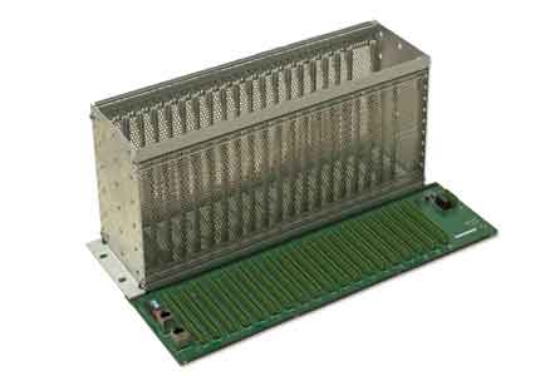

زیست بوم جریان نوین. سابرک WMS10

این سابرک جهت استفاده از حداکثر 19 ماژول IO طراحی شده است که قابلیت استفاده در PKS RTU513 و همچنین در ABBRTU560 را داراست .

درصورتی که از این سابرک بصورت IO Subrack استفاده گردد ارتباط آن با Communication Subrack از طریق IO BUS جانبی خواهد بود که بصورت کانکتورهای RJ45 در پشت سابرک تعبیه شده است .

در عین حال این سابرک قابلیت استفاده بصورت یک Communication Subrack با حداکثر دو ماژول پروسسور را نیز داراست که در این حالت نیاز به استفاده از یک ماژول BCM (Bus Connection Module) نیز برای ارتباط بین پروسسورها خواهد بود .

این سابرک جهت نصب در Mounting Plate فریم ها و تابلوهای با عرض حداقل 60 سانتیمتر طراحی شده است .

مشخصات فنی این محصول:

برای ارتباط ماژول ها با سابرک از کانکتورهای (DIN41494) استفاده شده ، بدین صورت که تمامی کانکتورها بر روی PCB بطور کامل لحیم شده و از طریق برد مدار چاپی با کانکتورهای 19 تایی F Female Type ارتباط وایرها با سابرک برقرار می گردد . بجز اسلات اول که مخصوص Power Supply بوده ، بقیه اسلاتها دارای یک کانکتور 19 ورودی می باشند که 18 ورودی مربوط به سیگنال ها از طریق آن به ماژول ها منتقل می گردد .

بر روی این سابرک یک مدار جهت بررسی وضعیت ولتآژهای 5 و 24 ولت در نظر گرفته شده است که در صورت بروز مشکل در این ولتاژها ( که برای عملکرد صحیح ماژول ها ضروری هستند ) آلارمی بصورت کنتاکت خشک ایجاد می گردد .

همچنین در روی سابرک پین هایی جهت ماژول های ارتباطی باس و یا استفاده های مشابه تعبیه شده که ولتاژ های 5 و 24 ولت خروجی ماژول Power Supply را در اختیار قرار می دهد .

ویژگی این محصول:

این سابرک ظرفیت حداکثر 19 برد را داراست ( به همراه یک ماژول تغذیه با عرض 2 unit ) و در صورت تمایل به استفاده از ماژول پردازنده ، حداکثر 4 اسلات از 19 اسلات بردها برای ماژول پردازنده استفاده شده و در این حالت حداکثر 15 اسلات برای استفاده از بردهای مختلف در دسترس خواهد بود .

لازم به ذکر است در صورتی که در چیدمان RTU بیش از یک سابرک WMS10 دیده شده باشد ، صرفا در سابرک اول امکان نصب و استفاده از ماژول پردازنده وجود خواهد داشت .
