مشخصات فنی این محصول :

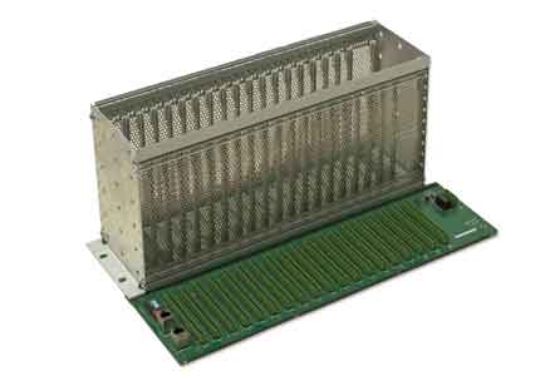

این سابرک برای نصب در فریم های با عرض حداقل 60 سانتیمتر و با فرمت نصب Mounting Plate طراحی و ساخته شده است. ساختار خود سابرک نیز بصورت 19 اینچ و با ارتفاع 6 unit در نظر گرفته شده است .
اسلات های مربوط به power supply مشخص بوده ( اسلات های 19 و 21 ) و امکان استفاده از ماژول های دیگر بر روی این اسلات ها نمی باشد .
بر روی این سابرک یک مدار جهت بررسی وضعیت ولتآژهای 5 و 24 ولت در نظر گرفته شده است که در صورت بروز مشکل در این ولتاژها ( که برای عملکرد صحیح ماژول ها ضروری هستند ) آلارمی بصورت کنتاکت خشک ایجاد میگردد .
علاوه بر مانتیورینگ ولتاژهای مذکور ، در صورت از کار افتادن ماژول power supply ، وضعیت آن بصورت کنتاکت خشک مجزایی ارائه میگردد .
همچنین در روی سابرک پین هایی جهت ماژول های ارتباطی باس و یا استفاده های مشابه تعبیه شده که ولتاژ های 5 و 24 ولت خروجی ماژول power supply را در اختیار قرار میدهد .
برای دانلود اطلاعات فنی کلیک کنید
