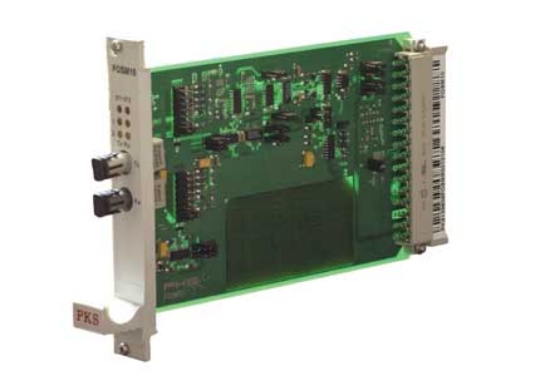

این ماژول جهت برقراری ارتباطات سریال بر روی بستر فیبرنوری استفاده میگردد . با توجه به اینکه بستر فیبرنوری از نظر تاثیرات الکتریکی و مغناطیسی کاملا ایزوله می باشد ، استفاده از آن برای محیط های دارای نویز بالا و یا جهت ایزولاسیون توصیه می گردد .

با توجه به نوع ترانسیورهای استفاده شده در این ماژول ، امکان استفاده از کابل های فیبرنوری مالتی مود 820nm و با بعد مسافت حداکثر تا 2600 متر ، وجود خواهد داشت.

ویژگی های این محصول :

از این برد در ارسال و دریافت دیتا برروی بستر سریال و برای کاربری های زیر عموما استفاده میگردد :

– RTU560/RTU513 Peripheral bus

– RS485 bus

– RS 422

– RS232 C

جهت استفاده در هر یک از مودهای بالا ، از جامپرهایی بر روی ماژول استفاده شده که بر اساس دیتاشیت ماژول می توان در مود مورد نظر قرار گرفت .

مصارف معمول آن در سیستم ها و شبکه های الکتریکی معمولا در حوزه های زیر خواهد بود :

1- برقراری باس IO سابرکها برروی بستر فیبرنوری ، بجای بستر الکتریکی

2- برقراری باس دیتای رله های حفاظتی با پروتکل IEC 870-5-103 بر روی بستر فیبرنوری در فرمت های POINT TO POINT , MULTIDROP , BUS LINK

3- برقراری ارتباط مستقیم بین RTU و یک مرکز بالادستی برروی بستر فیبرنوری

4- تقویت سیگنال بر روی بستر فیبرنوری و استفاده بصورت ریپیتر

5- استفاده در هر کاربری دیگری که نیاز به تغییر بستر انتقال دیتا را داشته باشد از الکتریکال به فیبرنوری و برعکس

برای دانلود اطلاعات فنی کلیک کنید

مشخصات فنی این محصول :

این ماژول یک اسلات از RTU را اشغال کرده و بصورت مستقیم به باس IO آر تی یو متصل میگردد .

کانکتورهای استفاده شده در بخش فیبرنوری این ماژول ST بوده و ارتباط ماژول با سابرک نیز از طریق یک کانکتور 48 پین برقرار میگردد .

بسته به سفارش این ماژول در دو نوع ارائه میگردد . نوع اول دارای یک جفت ترانسیور فیبرنوری و نوع دوم دارای دو جفت ترانسیور فیبرنوری می باشد .

در روی پلیت ماژول ، به ازاء هر کانال ورودی فیبرنوری سه LED در نظر گرفته شده که دو تای آن مشخص کننده ارسال و دریافت دیتا ( TX & RX ) و یک LED آن نیز وضعیت خطای برد (ST) را نمایش میدهد .
