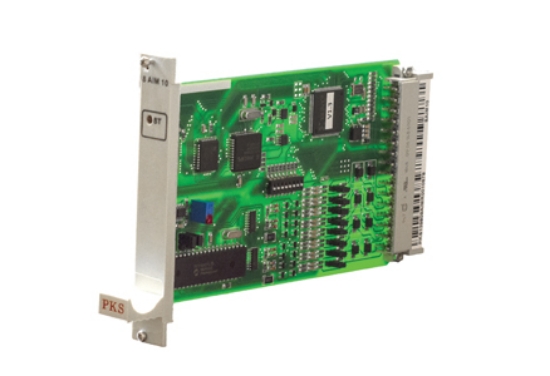

زیست بوم جریان نوین. کارت ورودی آنالوگ 8AIM10

این کارت جهت اسکن مقادیر ولتاژ و جریان DC و تحویل آن به RTU استفاده می گردد .

در پروسه های صنعتی ، مقادیر آنالوگ از اصلی ترین المان های مورد نیاز برای رویت بوده و نقش مهمی در سیستم های اسکادا و اتوماسیون ایفا می کنند . بسته به المان و صنعت مورد نظر ، دستگاه های ابزار دقیق متعدد و متنوعی وظیفه تبدیل المان های فیزیکی به سیگنال های استاندارد میل آمپر و یا ولتاژ را بر عهده دارند .

این سیگنال ها در ادامه اغلب به ریکوردها ، RTU , PLC ها تحویل داده می شوند .

در PKS RTU513 جهت دریافت این سیگنال های آنالوگ ، ماژول 8AIM10 طراحی و ساخته شده است که قابلیت اسکن و ریکورد مقادیر اندازه گیری حداکثر تا 8 کانال آنالوگ را دارا می باشد .

لازم به ذکر است که تعیین رنج ورودی و نوع سیگنال ورودی هر کانال جداگانه قابل تنظیم بوده و مجزا از کانال های دیگر انجام می پذیرد .

تنظیمات مورد نیاز برای کانال ها بر روی برد مدار چاپی ارائه گردیده تا با کمترین نیاز به دیتاشیت کارت ، بتوان آن را برای بهره برداری آماده نمود .

در این کارت از یک A/D با متد SIGMA-DELTA جهت تبدیل مقادیر ورودی آنالوگ به دیجیتال استفاده شده است . این متد امکان حذف اعوجاجات ولتاژی ناشی از تغییرات فرکانس و هارمونیک های کانال های ورودی را مهیا می سازد .

انجام پروسه SCALE مقادیر اندازه گیری شده توسط ماژول آنالوگ ، در مرحله بعد و توسط ماژول پروسسور و در لایه ارسال دیتا بر روی پروتکل های مختلف انجام می گیرد .

ویژگی های محصول :

برای کالیبراسیون کانال های ورودی از یک ولتاژ رفرنس استفاده شده که این ولتاژ از طریق یک پتانسیومتر به A/D اعمال می گردد .

رنج وسیعی از مقادیر آنالوگ ، با استفاده از دیپ سوئیچ و جامپر های در نظر گرفته شده برروی کارت قابلیت انتخاب است .

مشخصات فنی این محصول :

-Resolution 12bit +sign

-Measuring ranges:

+/-2 mA, +/-10mA ,+/-20mA , +/-2 VDC

علاوه بر آن برخی فانکشن های مضاعف نیز ، در کارت آنالوگ قابلیت محاسبه و اعمال بر روی مقادیر ورودی را دارد که عبارتند از :

– Zero Value Supervision

– Switching detection

– Smoothing

– Cyclic Transmission to the Processor independent from threshold Supervision
