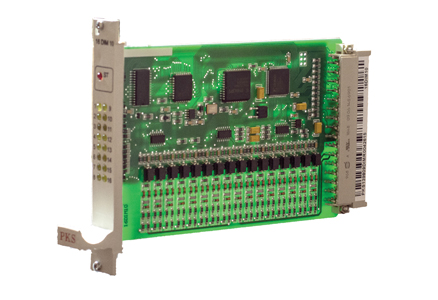

کارت ورودی دیجیتال 16DIM10

400٬000٬000 ریال

از این ماژول می توان در کاربردهای ورودی دیجیتال استفاده نمود. این کارت دارای 16 کانال ورودی ایزوله می باشد . اسکن کانال های ورودی با سرعت بالایی انجام شده و با دقت یک میلی ثانیه امکان ثبت تغییرات در کانال های ورودی وجود دارد.

شناسه کالا در انبار: RTU6

فروشنده: پیمان خطوط شرق

تعداد:

توضیحات
تماس با ما

ویژگی های این محصول :

کانال های ورودی هر ماژول را بر اساس کانفیگ اعمال شده بر روی RTU میتواند به یکی از انواع نقاط زیر تعریف نمود:

– 16 single indications with time stamp

– 8 double indications with time stamp

– 2 digital measured values with 8 bit

– 1 digital measured value with 16 bit

– 16 pulse counters

در طراحی این برد ، هر 8 کانال ورودی دارای یک سیگنال کامان بوده و در واقع تمام ورودی های کارت به دو دسته با کامان مشترک تقسیم بندی می شوند.

تمامی کانال ها توسط اپتوکوپلر ایزوله شده و سیگنال های ورودی هر کانال نیز می تواند در بازه ولتاژی 24 تا 60 ولت DC تحریک می گردد . برای برد 16 عدد LED در دو ردیف و در نمای روبروی برد ( بر روی پلیت جلویی کارت ) در نظر گرفته شده که متناسب با وضعیت تحریک هر کانال روشن می گردند .

حداکثر فرکانس قابل تنظیم برای کانال های ورودی ( در حالتی که کانال ها بصورت PULSE COUNTER تعریف شده باشند ) 120 هرتز می باشد .

بسته به نوع نقاط تعریف شده برای هر کانال ، فانکشن های زیر توسط این ماژول قابل تعریف می باشد :

1- Digital filtering to suppress contact bounce

2- Suppression of technologically caused chattering signals

3- Consistency check for all binary input Intermediate position suppression and monitoring for double indications

4- Channels allocated to digital measured values

5- Summation of increment pulses to form counter values in 31-bit counter value registers

6- Relocation of count values into other relocation registers on request

برای دانلود اطلاعات فنی کلیک کنید

ویژگی های این محصول عبارتند از:

– Resolution : 1m

– Process Voltage:24….60 VDC

– LED signal for each input

– 16 single indications with time stamp

– 8 double indications with time stamp

– 2 digital measured values with 8 bit

– 1 digital measured values with 16 bit

– 16 pules counters ( max. 120 hz)

– 2 step position information each with 8 bit

– two 8 bit string information

– one 16 bit string information
