محصول مدنظر یک دستگاه و یا نازل آبیاری زیر سطحی با بهره گیری از تلفیق دو مکانیزم آبرسانی در یک محصول می باشد.
سیستم آبیاری مورد نظر ، جهت آبیاری باغات در مقیاس بزرگ و کوچک و با چند هدف زیر طراحی و تولید گردید :
اول: حذف هدر رفت و اصراف آب در سطح خاک و قسمتهای خالی از کاشت که در سیستم غرقابی ناخواسته و به ناچار آبیاری میشوند و حتی محیط سطحی وجود درختان که در معرض تبخیر قرار دارند.
دوم: مدیریت میزان مصرف آب با توجه به انتقال و توزیع رطوبت مستقیم آب در محل رشد ریشه، که منجر به بالابردن راندمان رفع نیاز آبی در حد چشمگیری خواهد شد و همچنین مانع از سطحی شدن ریشه ها خواهد شد.
سوم: کاهش مصرف کود با توجه به انتقال مستقیم آن به عمق و در محل جذب چه از نوع کود شیمیایی که از طریق خود نازل به خاک منتقل میشود و چه از نوع کود حیوانی که از طریق چالکود در کنار نازل ها به ریشه ها و خاک در عمق منتقل می شود.
چهارم : امکان آبیاری چه در زمان وجود فشار از طریق پمپ و چه در زمان نبود آن و بواسطه فشار ثقلی.
پنجم : ایجاد شرایط آبیاری در یک مدار بسته و دائم آب در زیر سطح خاک بواسطه به کارگیری صفحات سفالی.
ششم: امکان تغییر سایز نازل و تغییر عمق آبرسانی برای استفاده در کنار نهال و یا درخت کهنسال.
هفتم: ایجاد مکانیزمی جهت اطمینان از سلامت مخازن داخلی به خصوص مخزن سفالی که در گذشته با توجه به شکستگی ها و صدمات مشابه امکان عیب یابی و رفع مشکل آن وجود نداشته است.
این نازل قابل نصب در مقیاس وسیع و زمینهای بزرگ است و تا حد زیادی محدودیت محفظه های سفالی در سیستمهای آبیاری گذشته را ندارد. با توجه به عدم نیاز به تخصص در اجرا، نصب و مونتاژ قطعات، هزینه پایین نگهداری و تعویض قطعات و طول عمر بالای آن و همچنین کاهش هزینه های کارگری، محصول مورد ادعا بسیار مقرون به صرفه است.
توضیح حداقل یك روش اجرایی برای به کارگیری محصول:
جهت استفاده از محصول مورد ادعا در یک باغ با توجه به وسعت و تعداد گیاهان موجود در آن، تعداد مورد نیاز از نازل مورد ادعا را مشخص میکنیم. همچنین برای آبیاری گیاهان با توجه به نهال بودن، داشتن ریشه در عمق کم و یا در عمق زیاد، نازل با طول مناسب انتخاب میشود.

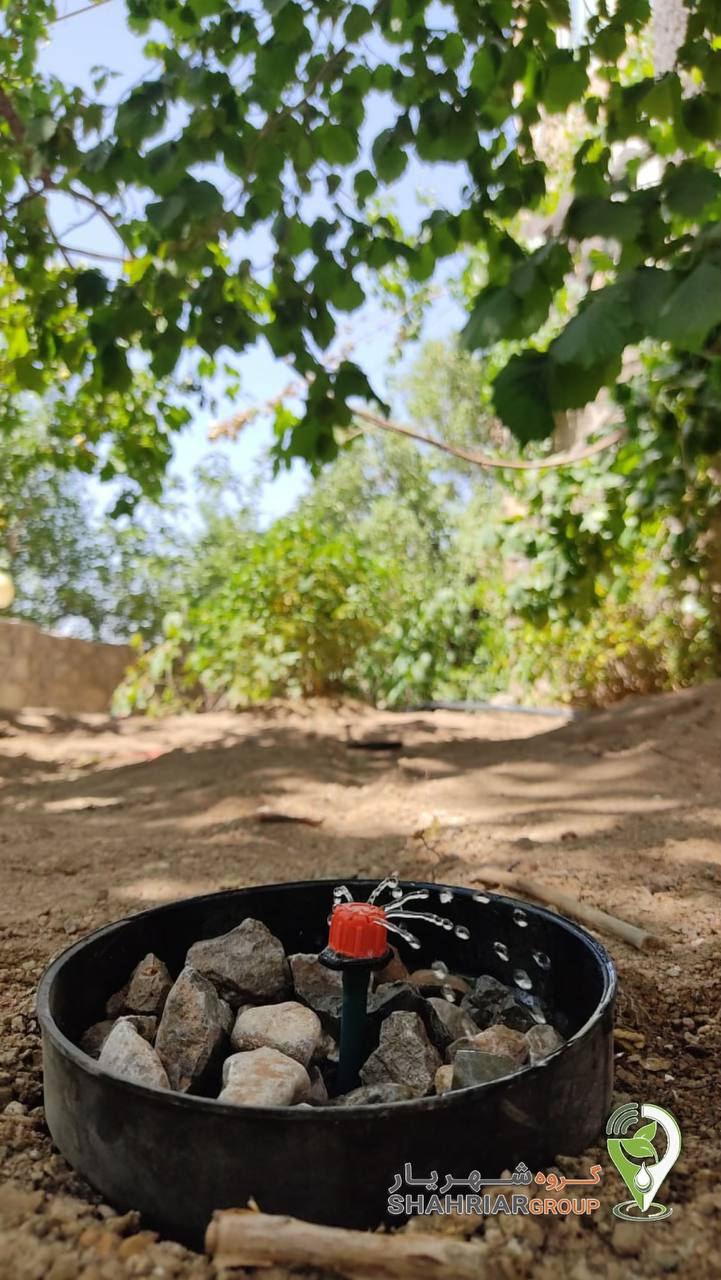

برای کاشت نازل زیرسطحی مورد ادعا جهت آبیاری گیاه، نیاز به حفر سوراخی به قطر متناسب با سایز دهنه نازل و عمق مورد نظر برای آبیاری گیاه است. به گونهای که نازل بهطور کامل در خاک قرارگیرد و لبه بالاترین قطعه یعنی محفظه ورود آب به نازل با سطح خاک همسطح شود. لولههای شبکه آبرسانی نیز به ورودیهای افقی قطعه چندراهی متصل شده و خروجی قطعه چندراهی مجددا از طریق لوله شبکه آبرسانی به نازل بعد متصل میگردد و در نهایت محفظه ورودی آب در نازل با بسته فیلتر شنی تا حدی که خروجی قطعه چندراهی بر روی سطح قابل رویت باشد، پوشیده میشود.
با جریان آب در شبکه آبرسان یا برقراری جریان ثقلی، آب از طریق قطعه چندراهی، ابتدا به تمام نازلهای سیستم رسیده و پس از آن محفظه های ذخیره آب و محفظه سفالی نازلها با حداقل فاصله زمانی پر میشوند. آب مازاد نیز از خروجی عمودی قطعه چندراهی که میتواند به بابلر نیز متصل گردد ، سرریز میشود. این آب در محیط محفظه ورود آب، با عبور از فیلتر تعبیه شده و محلی برای قراردادن کود در صورت تمایل کارفرما برای تقویت و رشد گیاه، وارد محوطه دیوار توریشکل شده و از آنجا به خاک محل رشد ریشه گیاه منتقل میگردد. آب موجود در محفظه سفالی نیز با توجه به ظرفیت خود و محفظه ذخیره آب در صورت نصب، تا چند روز به کمک ویژگی خودتنظیمی سفال و تراوش آب متناسب با میزان رطوبت خاک اطراف، عمل تغذیه را پوشش میدهد.
از مزایای آن:
1. آبرسانی در عمق مناسب با محل قرارگرفتن ریشه گیاه.
2. امکان آبیاری در نبود فشار کافی، تنها با ایجاد جریان ثقلی در شبکه آبرسانی در زمان عدم امکان استفاده از پمپ.
3. امکان استفاده از محفظه های سفالی با قابلیت تشخیص سریع و راحت سلامت محفظه در زیر خاک.
4. امکان افزایش ظرفیت آبدهی محفظه سفالی و طولانیتر شدن تغذیه خاک با نصب محفظه ذخیره آب.
5. امکان آبرسانی ازطریق دو مکانیزم متفاوت به صورت همزمان و بهرهگیری از مزایای هر دو مکانیزم در یک محصول.
6. امکان اتصال بابلر به قطعه چند راهی و محل ورود آب به نازل جهت مهار و کنترل فشار و حجم آب خروجی.
7. مصرف بسیار پایین آب حاصل از دو مکانیزم در داخل نازل مورد ادعا با توجه به علتهای زیر:
-1 آبیاری موضعی در عمق به عنوان مکانیزم اول، بدون نگرانی از مسدود شدن مسیر خروجی آب توسط ریشه گیاه، خاک و املاح به منافذ خروجی آب با توجه به شیوه اجرا و قرارگیری قسمت خروجی مکانیزم اول.
-2 ذخیره آب در مخزن سفالی و ایجاد امکان آبرسانی به ریشه برای مدت طولانی تر با توجه به ساختار و شیوه تراوش آب از سفال که بر اساس نیاز و میزان رطوبت اطراف سفال بهصورت خود تنظیم به عنوان مکانیزم دوم.
8. امکان ورود آبهای جاری پیش بینی نشده مثل آب حاصل از بارش به داخل نازل و انتقال به عمق خاک و استفاده حداکثری از منابع آب طبیعی.
9. ایجاد شرایط و فضایی در نازلها، برای تعبیه برخی از انواع کود مورد نیاز گیاه و در نتیجه به حداقل رساندن مصرف کود با بیشترین بازدهی ممکن و بدون هدررفت هزینه و زمان در تقویت سریع گیاه.
10. امکان بسته بندی در قالب یک پکیج و حمل و نقل به نقاط مختلف با مونتاژ ساده و امکان نصب بدون نیاز به متخصص بر اساس آموزش سریع، ساده و در دسترس کاربر.
11. کاشت نازل مورد ادعا بهصورت عمودی در عمق خاک و امکان تغییر طول آن طبق نیاز و نوع ریشه گیاه.
12. کاشت و قرار گرفتن راحت نازل مورد ادعا در عمق خاک، مقاومت نسبت به ضربه و در نهایت بیرون کشیدن راحت و بدون آسیب دیدگی آن از عمق خاک.
13. امکان جدا شدن، اصلاح و تعویض قطعات نازل بهصورت مجزا در صورت آسیب دیدگی، بدون نیاز به جایگزینی کل نازل و در نتیجه کاهش هزینههای مصرفی.
14. قابل استفاده در مقیاس وسیع و برای زمینهای بزرگ.
15. کنترل و مدیریت بهینه آب با هدفمندی بیشتر و اثرگذاری بهتر آبرسانی به ریشه گیاه.
16. امکان آبرسانی یکنواخت در تمامی سطح زیر کشت بدلیل وجود محفظه های داخلی نازل.
17. امکان آبیاری غرقابی در زمانهای مورد نیاز از نظر کشاورز بدون بروز مشکل برای نازلها و حتی انجام این امر توسط خود نازلها به واسطه افزایش زمان آبرسانی.
