هدف از این طرح، مکانیزه کردن و خودکارسازی سیستم بسته‌بندی، افزایش سرعت تولید، بازدهی و همچنین کاهش نیروی انسانی در بخش بسته‌بندی کارخانه‌های صنعتی ازجمله صنایع کاشی و سرامیک می‌باشد. این دستگاه در صنایع کاشی و سرامیک قادر است بسته‌های کاشی تا سایزهای متفاوت را در چندین قسمت از محصول با تسمه، بسته‌بندی کند.
از اجزاء مکانیکی دستگاه می‌توان به موارد زیر اشاره کرد:
- زنجیر و چرخ زنجیر
- بادامک‌ها (CAM & CAMROLL)
- پولی‌ها
- انواع چرخ‌دنده‌ها شامل چرخ‌دنده حلزون و چرخ حلزون (Worm gear) و چرخ‌دنده ساده و چرخ‌دنده خورشیدی و چرخ‌دنده شانه‌ای (Rack & Pinion)
- انواع فنرهای فشاری و کششی و پیچشی
- شفت‌های انتقال قدرت
- بلبرینگ‌ها
- سیلندر
- و ...
از تجهیزات برق صنعتی دستگاه می‌توان به موارد زیر اشاره کرد:
- موتورهای سه فاز
- سنسورهای القایی و نوری
- کلاچ و ترمزهای الکترومغناطیسی
- میکرو سوییچ‌ها
- کنترل‌کننده صنعتی (PLC)
- کنترل دما
- المنت و ترموکوپل
- و ...
کارکرد دستگاه به این‌گونه می‌باشد که:
- در مرحله اول تسمه را داخل منبع تغذیه دستگاه قرارداد و تسمه به کمک پولی‌ها و نیروی موتور با سرعت زیاد وارد دستگاه می‌شود و بعد از طی کردن مسیر گاید تسمه، سنسورها به موتور فرمان توقف داده و جلوی ورود تسمه اضافی به داخل دستگاه را می‌گیرد. (تصویر 2)

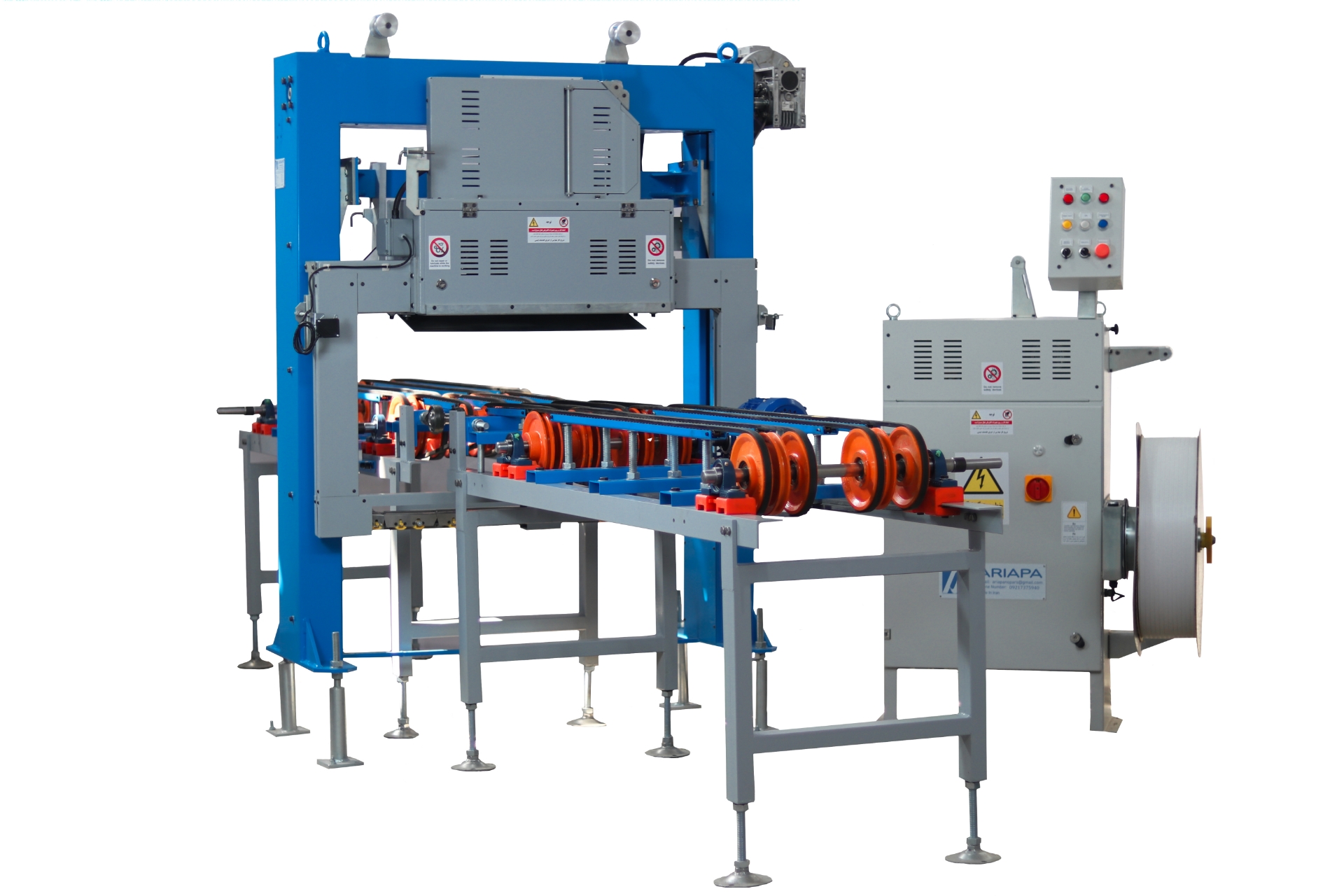

- در مرحله دوم بادامک‌ها فعال شده و مکانیزم، سفت کن تسمه شروع به کار می‌کند، در هر بار گردش بادامک یک سیکل کاری انجام می‌شود که برای شروع مکانیزم سفت کن تسمه، کلاچ‌های مغناطیسی وجود دارد که طبق سیکل کاری در همان زمان با فعال شدن، باعث گردش معکوس پولی‌ها می‌شود، که سبب برگشت تسمه و سفت شدن آن می‌شود. (تصویر 1 و 2)
- در مرحله سوم مکانیزم جوش تسمه توسط بادامک‌ها فعال شده و تسمه‌ها توسط سه تا از دستک‌ها در موقعیت مناسب قرار گرفته به یکدیگر جوش می‌خورد. (تصویر 1)
- در مرحله چهارم مکانیزم کات تسمه توسط بادامک‌ها فعال شده و تسمه توسط مجموعه برش تسمه، بریده می‌شود. (تصویر 1)
تمامی مراحل مکانیزم های انجام شده در این دستگاه، در بازه بین 4 الی 6 ثانیه انجام می‌شود.
دقت موردنیاز برای انجام مراحل زیر همگی در رنج 0.01 میلی‌متر می‌باشد.
