ارتباط این سابرک با سابرک های دیگر از طریق باس سریال جانبی تعبیه شده بر روی سابرک بوده و حداکثر تا 7 سابرک می توانند بر روی یک باس قرار گیرند.
مشخصات فنی این محصول:

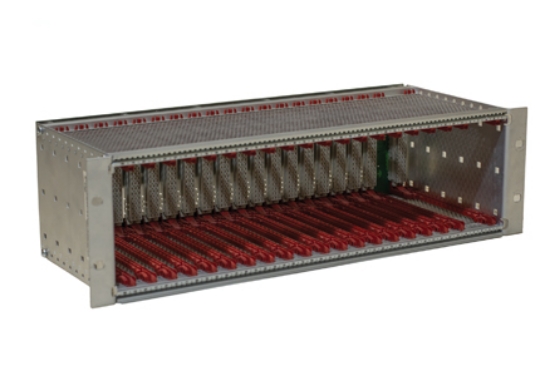

این سابرک برای استفاده در تابلوها و یا فریم های 19 اینچ طراحی و ساخته شده است.
ساختار خود سابرک نیز بصورت 19 اینچ و با ارتفاع 3 unit در نظر گرفته شده است.
اسلات های مربوط به power supply مشخص بوده ( اسلات های 19 و 21 ) و امکان استفاده از ماژول های دیگر بر روی این اسلات ها نمی باشد .
برای ارتباط ماژول ها با سابرک از کانکتورهای F(DIN41612) استفاده شده است.
بجز اسلات های 21 و 19 ( اولین اسلات ها از سمت چپ ) که مخصوص power supply بوده و تمامی 48 پایه کانکتور آن بصورت مستقیم بر روی backplane مونتاژ شده است ، بقیه اسلاتها دارای یک sub-connector می باشند که 18 ورودی مربوط به سیگنال ها از طریق آن به کانکتور روی سابرک انجام می گیرد.
جهت برقراری این ارتباط از سرسیم های ویژه ای ( Snap-in Contact) یک ساب – کانکتور ویژه استفاده می گردد.
بر روی این سابرک یک مدار جهت بررسی وضعیت ولتاژهای 5 و 24 ولت در نظر گرفته شده است که در صورت بروز مشکل در این ولتاژها (که برای عملکرد صحیح ماژول ها ضروری هستند) آلارمی بصورت کنتاکت خشک ایجاد می گردد.
علاوه بر مانتیورینگ ولتاژهای مذکور ، در صورت از کار افتادن ماژول power supply ، وضعیت آن بصورت کنتاکت خشک مجزایی ارائه می گردد.
در قسمت پشتی سابرک پین هایی جهت ماژول های ارتباطی باس و یا استفاده های مشابه تعبیه شده که ولتاژ های 5 و 24 ولت خروجی ماژول power supply را در اختیار قرار می دهد .
لازم به ذکر است در صورتی که در چیدمان rtu بیش از یک سابرک sms12 دیده شده باشد ، صرفا در سابرک اول امکان نصب و استفاده از ماژول پردازنده وجود خواهد داشت .
