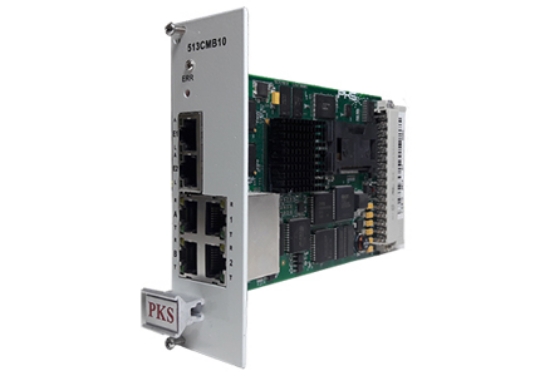

ماژول CMB10

290٬000٬000 ریال

این ماژول یکی از انواع ماژول های ارتباطی مورد استفاده در PKS RTU513 است و از دو پردازنده اصلی تشکیل شده که یکی پردازنده مرکزی یا MPU ( 32 بیتی ) و یکی پردازنده باس IO یا SLC ( 8 بیتی ) است . پردازنده باس IO درواقع وظیفه مدیریت دیتای تبادلی بین پروسسور و ماژول های IO را برعهده دارد و ماژول 32 بیتی بقیه ارتباطات و پروسس ها را بر عهده دارد. در این ماژول از یک حافظه فلشرت cf جهت ذخیره ساختار و کانفیگ مورد نظر برای RTU استفاده شده که باعث می گردد در صورت RESET آر تی یو و یا در صورت قطع تغذیه آن ، در زمان نسبتا کوتاهی ساختار مورد نظر بازیابی شده و آر تی یو امکان عملکرد مجدد داشته باشد.

شناسه کالا در انبار: RTU9

فروشنده: پیمان خطوط شرق

تعداد:

توضیحات
تماس با ما

این ماژول یکی از انواع ماژول های ارتباطی مورد استفاده در PKS RTU513 است و از دو پردازنده اصلی تشکیل شده که یکی پردازنده مرکزی یا MPU ( 32 بیتی ) و یکی پردازنده باس IO یا SLC ( 8 بیتی ) است .

پردازنده باس IO درواقع وظیفه مدیریت دیتای تبادلی بین پروسسور و ماژول های IO را برعهده دارد و ماژول 32 بیتی بقیه ارتباطات و پروسس ها را بر عهده دارد.

در این ماژول از یک حافظه فلشرت cf جهت ذخیره ساختار و کانفیگ مورد نظر برای RTU استفاده شده که باعث می گردد در صورت RESET آر تی یو و یا در صورت قطع تغذیه آن ، در زمان نسبتا کوتاهی ساختار مورد نظر بازیابی شده و آر تی یو امکان عملکرد مجدد داشته باشد.

ویژگی های محصول :

وظایف اصلی این ماژول عبارتند از :

• مدیریت و کنترل بردهای ورودی و خروجی با استفاده از باس سریال ارتباطی داخلی آر تی یو

• قرائت EVENT های ارائه شده توسط بردهای ورودی

• ارسال فرمان به بردهای کنترلی

• ارتباط با مراکز کنترل و سیستم های HMI با استفاده از 4 پورت سریال و 2 پورت ETHERNET تعبیه شده بر روی این ماژول

• مدیریت سنکرون زمانی بردهای ورودی و خروجی و همچنین مدیریت سنکرون زمانی RTU

• مدیریت ارسال و دریافت دیتا بین PKS RTU513 و WEB BROWSER

• قابلیت اجرای فانکشن های PLC با لایسنس مربوطه

• امکان اجرای فانکشن های ساده بر روی سیگنال های RTU ، بدون نیاز به لایسنس PLC در RTU ( فانکشن هایی مانند AND , OR , NOR , Dynamic OR )

• امکان ارتباط با حداکثر 15 ماژول پروسسور دیگر در قالب یک RTU

برای دانلود اطلاعات فنی کلیک کنید

مشخصات فنی این محصول :

رنج وسیعی از پروتکل های موجود بر روی بستر سریال و اترنت در این ماژول اجرا گردیده که برخی از آنها عبارتند از:

-IEC 6185

-IEC 870-5-101 , MASTER &SLAVE

-IEC 870-5-104 , MASTER&SLAVE

-DNP3 Serial & TCP ( MASTER & SLAVE)

-Modbus Serial & TCP( MASTER& SLAVE)

-Indactic 2033 , Hitachi ,…

این پردازنده امکان ارتباط با ماژول های IO را از طریق پورت های سریال A,B خود داراست و این ارتباط می تواند از طریق کانکتورهای RJ45 تعبیه شده بر روی پلیت جلویی پردازنده و یا از طریق کانکتور 48 پین ارتباطی بین ماژول و سابرک برقرار گردد .
